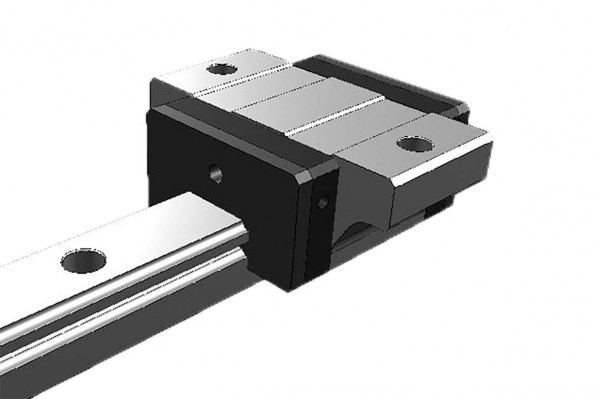

NSK-Schienenführung - Flanschwagen, Führungswagen - kurz - NAS20JMZ
- Artikel-Nr.: NAS20JMZ
- Fragen zum Artikel?
Eigenschaften:
Flanschwagen - Führungswagen: kurz; mit Abstreifer; Baureihe: 20
CAD-Modell
CAD-Datei herunterladen:
1. Wählen Sie das gewünscht CAD-Format
2. Klicken Sie auf den grünen Würfel (grauer Würfel - bitte Datei über gelben CAD-Button konfigurieren)
3. 3D Vorschau wird geladen und CAD-Datei generiert
4. Zum Herunterladen der Datei bitte auf das Download-Symbol klicken
NAS20JMZ
NSK-Schienenführung - Flanschwagen, Führungswagen - kurz - NAS20JMZ
Eigenschaften:
Flanschwagen - Führungswagen: kurz; mit Abstreifer; Baureihe: 20
_icons_
Die NS-Serie ist wie die NH-Serie eine qualitativ sehr hochwertige Führungsbaureihe die speziell für den Einsatz im Handlingbereich sowie im Vorrichtungsbau konzipiert wurde. Da die NS-Serie etwas kompakter gebaut ist als die NH-Serie, kann sie besonders bei geringem Einbauraum verwendet werden. Die verschiedenen Ausführungen erlauben vielfältige Einbaumöglichkeiten sowie eine Anpassung an die Höhe der Belastung.
Jeder Führungswagen ist spielfrei und ist mit der dazugehörigen Schiene kombinierbar. Der Wagen und die Führungsschiene sind oberflächengehärtet. Schienen und Wagen werden in der normalen Ausführung, d.h. Genauigkeitsklasse PC und spielfrei vorgespannt (wobei Z1 angestrebt wird), ausgeliefert.
Teilweise ist die Lieferung mit erhöhter Vorspannung (Z3 wird angestrebt) möglich [Bezeichnung: NAS..JMH].
Optional mit K1 Schmieradapter für wartungsfreien Betrieb [Bezeichnung: NAS..JMZ-K]. Auf Anfrage auch in rostarmer Ausführung erhältlich.
Durch die Ausführung als Flanschwagen ist eine Verschraubung von oben und zusätzlich auch von unten möglich.
Technische Daten
| Produktgruppe: | NSK-Schienenführung |
| Produktname: | Flanschwagen |
| Typ/Modell: | NAS |
| Material: | Stahl |
| Baugrösse (Schienenbreite): | 20 |
| Höhe: | 28 |
| Breite: | 59 |
| Traglast C0 (statisch) [kN]: | 13,4 |
| Geschwindigk. max. [m/s]: | 5 |
| Verschraubung: | oben, unten |
